如何使石墨模具再生提純呢
作者：jcshimo
發(fā)布時間：2022-02-28 09:54:48

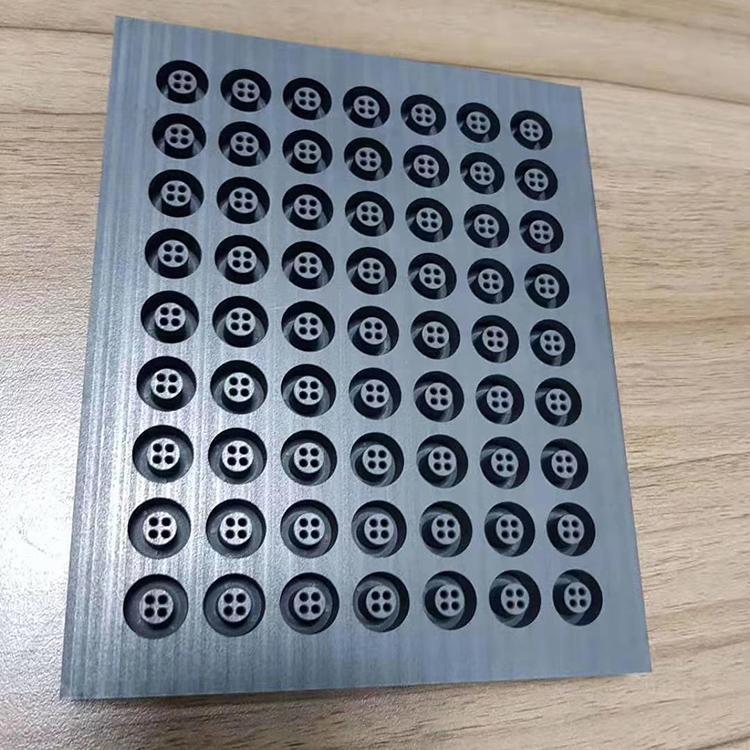

將石墨模具或碳素放入爐內(nèi)的石墨坩堝中，升溫至1000℃，通入氮氣或氬氣，繼續(xù)升溫至2000℃，通入氯氣，再繼續(xù)升溫至2300℃，通入溴氣或含氟氣體，溫度升至3000℃至3300℃，停止加熱。
通入氯氣將溫度降至1500℃以下，再送入氮氣或氬氣，保持＞10h?；曳趾浚?.00011%，減少電能消耗，工藝簡單、質(zhì)量穩(wěn)定、節(jié)能、成本低。
以5℃/min～30℃/min的速度升溫，當(dāng)爐內(nèi)石墨模具坩堝溫度＞1500℃，以1m3/h～5m3/h流量通入氮氣或氬氣。
以5℃/min～30℃/min的速度繼續(xù)升溫，溫度達(dá)2000℃時，改為以1m3/h～5m3/h的流量通入氯氣。
再繼續(xù)以5℃/min～30℃/min的速度升至2300℃，并以1m3/h～5m3/h流量通入溴氣或含氟氣體，含氟氣體為氟利昂或氟氯烷，直至溫度升至3000℃～3300℃停止加熱，再改以1m3/h～5m3/h流量通入氯氣，直至溫度降至＜1500℃，再以1m3/h～5m3/h的流量送入氮氣或氬氣，保持≈10h，即可得到純化后的石墨模具。 更多石墨模具信息可查看http://brickyardgym.net
